振鏡，作為一種能夠振動的光學器件，其“振動”是由電信號驅動，實現快速、準確光束偏轉的技術。這種技術不僅與電流表的設計原理有一定的相似性，而且在某些應用場景下，振鏡可以被視為一種光學領域的“電流表計”。

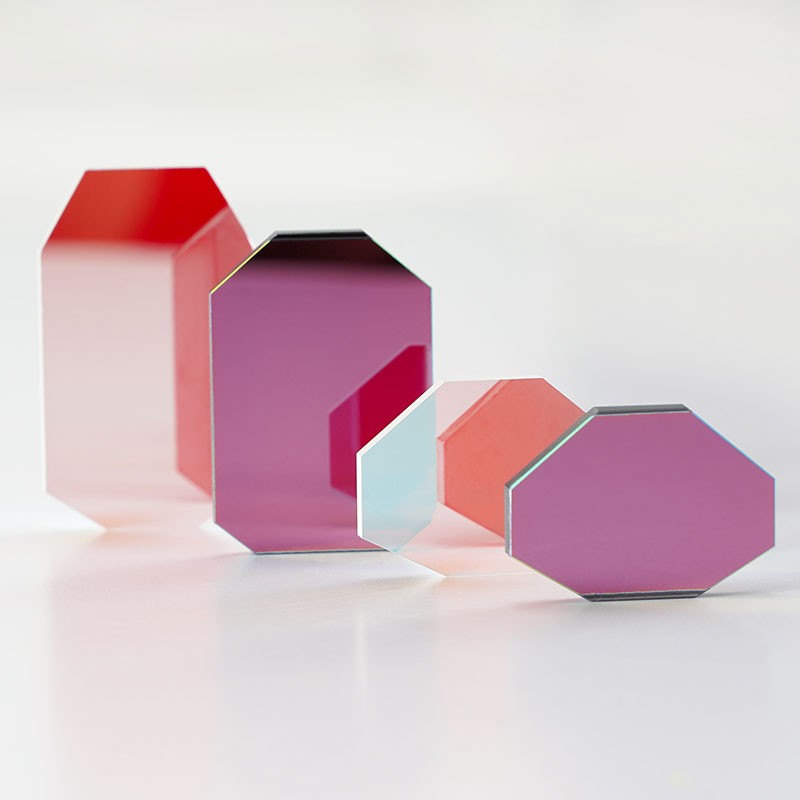

（激埃特原創圖）

振鏡通常由一塊平行板構成，其中一面鍍有反射性材料，稱為反射鏡。在反射鏡后面，有一塊平板作為參考，其位置可以通過電場進行調控。當電場施加在振鏡上時，電場的強弱會直接影響振鏡的位移和角度，導致鏡片的位置和角度發生微小變化，進而改變光束的方向。這種設計思路完全沿襲了電流表的設計方法，在振鏡中，鏡片取代了電流表中的表針，而探頭的信號則由計算機控制的直流信號來取代，以完成預定的動作。因此，在某些情況下，振鏡可以被視為一種光學電流表計。

相關推薦：轉鏡與振鏡：車載激光雷達中的掃描技術探索

振鏡的分類

振鏡根據結構和應用場景的不同，可以分為多種類型，主要包括激光振鏡、掃描振鏡、電磁振鏡、壓電振鏡以及馬達式振鏡等。

1.激光振鏡：激光振鏡是專門用于激光加工領域的特殊運動器件。它通常由光學掃描頭、電子驅動放大器和光學反射鏡片組成，靠兩個振鏡反射激光，形成XY平面的運動。激光振鏡結構簡單、體積小、定位精度高、掃描速度極快，且成本相對較低。因此，在激光打標、切割、焊接等加工應用場景中得到了廣泛應用。

 2.掃描振鏡：掃描振鏡系統由處理器、功率放大器、振鏡電機、光電傳感器、信號解調器等組成閉環控制系統。它與激光振鏡類似，但更注重掃描功能的實現。掃描振鏡能夠高速、準確地掃描光束，使其沿不同方向移動和聚焦到不同位置，實現精確的標記、切割或雕刻。在舞臺激光圖案顯示、顯微鏡檢查等領域有著重要應用。

 3.電磁振鏡：電磁振鏡是利用電磁場實現對鏡面的調節的光學元件。它具有調節范圍廣、精度高等特點，被廣泛應用于激光注入、干涉儀和光譜分析等領域。

 4.壓電振鏡：壓電振鏡是利用壓電效應實現調節光束方向的光學元件。它能夠?qū)崿F(xiàn)高速振動和高頻率調整，被廣泛應用于激光束的位置調節和干涉儀中。

 5.馬達式振鏡：馬達式振鏡是利用電機作為驅動器對振鏡進行調節的光學元件。其結構簡單、穩定性好，被廣泛應用于顯微成像、精密加工和機器人技術等領域。

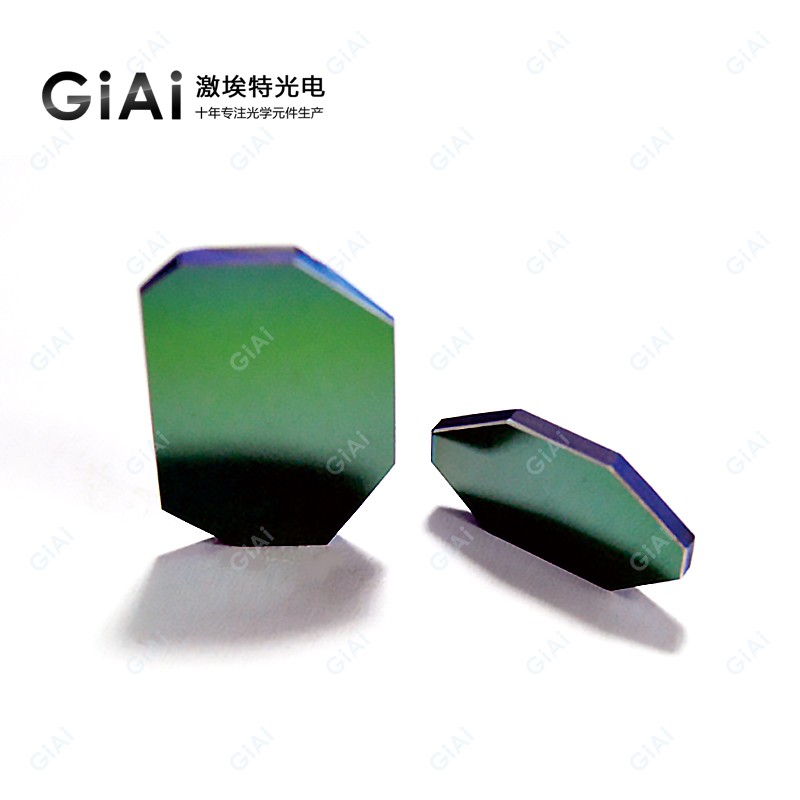

（激埃特原創圖）

分類應用與工藝特點

激光振鏡與掃描振鏡：這兩類振鏡在激光加工領域具有廣泛應用。它們能夠?qū)崿F(xiàn)高速、高精度的光束掃描和定位，滿足激光打標、切割、焊接等加工需求。在工藝上，激光振鏡和掃描振鏡的制作難點在于如何確保鏡片的高精度加工和組裝，以及如何實現快速、穩定的掃描控制。

電磁振鏡與壓電振鏡：這兩類振鏡在光譜分析、干涉儀等領域具有重要應用。它們能夠?qū)崿F(xiàn)高精度的光束調節和測量，滿足科研和工業生產的需求。在工藝上，電磁振鏡和壓電振鏡的制作難點在于如何確保電磁場或壓電效應的精確控制和穩定性，以及如何實現與光學系統的良好匹配。

馬達式振鏡：馬達式振鏡在顯微成像、精密加工和機器人技術等領域具有廣泛應用。它能夠?qū)崿F(xiàn)高精度的光束定位和掃描，滿足科研和工業生產的需求。在工藝上，馬達式振鏡的制作難點在于如何確保電機的穩定性和精度，以及如何實現與光學系統的良好匹配和集成。

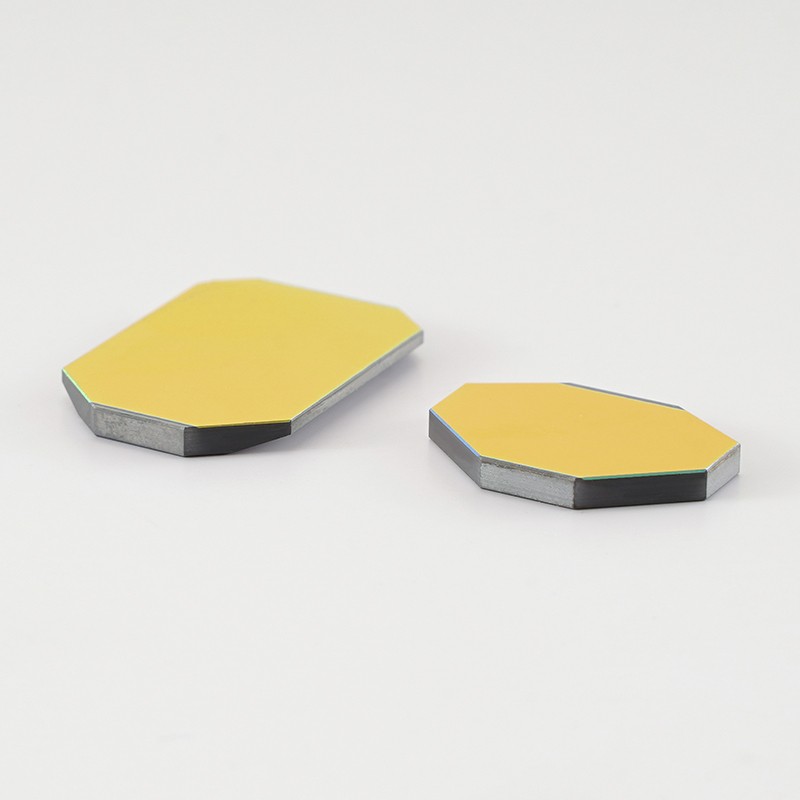

（激埃特原創圖）

制作難點與工藝特點分析

高精度加工與組裝：振鏡的制作需要高精度的加工和組裝技術。鏡片的表面質量、形狀精度和位置精度等都會直接影響振鏡的性能。因此，在加工過程中需要采用先進的加工設備和工藝方法，如超精密加工、光學研磨和拋光等。

電場或磁場控制：對于電磁振鏡和壓電振鏡來說，電場或磁場的精確控制是實現光束調節的關鍵。這要求在設計和制造過程中充分考慮電場或磁場的分布和穩定性，以及如何實現與光學系統的良好匹配。

系統集成與調試：振鏡通常需要與光學系統、電子控制系統等集成在一起才能發揮作用。因此，在系統集成和調試過程中需要充分考慮各部件之間的兼容性和穩定性，以及如何實現系統的最優性能。

振鏡作為一種優秀的光學元件，在現代科技領域有著廣泛的應用。不同類型的振鏡在結構、原理和應用場景上有所不同，但都具備高精度、高穩定性和高速度等特點。在制作工藝上，振鏡的制作難點在于高精度加工與組裝、電場或磁場控制以及系統集成與調試等方面。隨著技術的不斷進步和應用的不斷拓展，振鏡的性能和可靠性將會得到進一步提升，為科研和工業生產提供更加優秀的光學解決方案。
