光固化3D打印技術（如SLA、DLP）通過紫外光觸發光敏樹脂的逐層固化，已成為精密制造領域的重要工具。在這一過程中，濾光片作為光路系統的核心組件，直接影響打印精度、效率與設備壽命。

一、光學元件介紹

在光固化3D打印中，濾光片主要用于優化其光路系統，包括光源輸出端、光束整形模塊、樹脂槽保護窗口、光學掃描振鏡、環境光屏蔽窗口。

光源輸出端：主要用于濾除非目標波長的雜散光（如可見光、紅外光），確保光源波長與樹脂吸收峰匹配，常見的濾光片類型如帶通濾光片（如355 nm/405 nm）。

光束整形模塊：優化光場均勻性，抑制光斑擴散，如中性密度濾光片（減光片）。

樹脂槽保護窗口：用于防止環境光干擾樹脂固化，允許固化波段光通過，濾光片類型為長波通或帶通濾光片。

光學掃描振鏡：阻擋反射雜散光，保護振鏡和透鏡免受紫外損傷，如：反射性濾光片。

環境光屏蔽窗口：主要用于隔絕自然光，避免樹脂意外曝光，如紫外截止濾光片。

二、濾光片的工作原理

基材通過多層介質膜設計，使得成品濾光片允許目標波段（如355nm/405 nm）高透過（>90%），同時截止其他波段（如透過帶外可見光透過率<0.1%）。

帶通濾光片：僅透射狹窄波長范圍（如405±5 nm），用于高精度波長匹配，減少無效光能損耗，提升光源效率（如405 nm帶通濾光片可將光源利用率提升30%）。

長波通濾光片：透射長于截止波長的光（如透射>400 nm），用于消除短波干擾，阻擋紫外熱輻射，保護光學元件（如振鏡壽命延長2倍以上）。

三、濾光片的應用波段與參數指標

1. 光固化核心波段與濾光片選擇

2. 關鍵性能參數

四、典型應用案例分析

案例1：高精度SLA激光打印（355 nm激光器）

需求：實現微米級打印精度，避免雜散光干擾。

濾光片方案：

光源端：355 nm帶通濾光片（帶寬±2 nm，透過率>92%）。

振鏡保護：反射式濾光片（反射率>99.5% @355 nm）。

效果：光斑直徑縮小至30 μm，層厚精度達±5 μm。

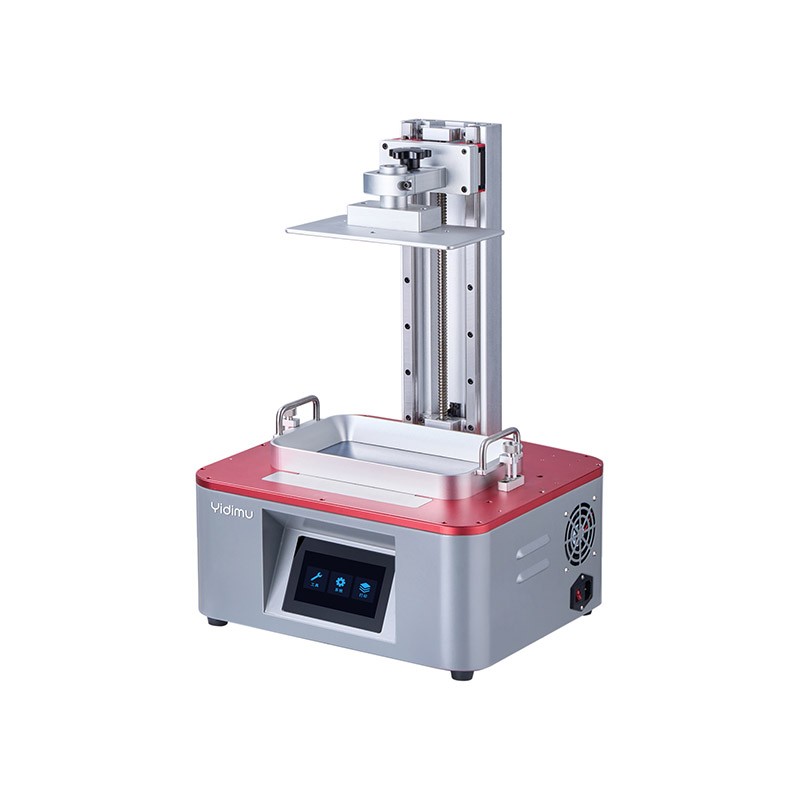

案例2：桌面級DLP打印機（405 nm LED）

需求：低成本、高可靠性，避免樹脂槽窗口污染。

濾光片方案：

樹脂槽窗口：405 nm長波通濾光片（截止波長<380 nm，硬度>8H）。

光源模塊：405 nm寬帶濾光片（帶寬±10 nm，透過率>88%）。

效果：打印速度提升20%，樹脂浪費減少15%。

五、技術挑戰與未來趨勢

技術挑戰

高功率耐受性：開發LIDT>5 J/cm2的濾光片，適配千瓦級紫外激光器。

寬波段兼容：單濾光片覆蓋350-410 nm，支持多材料混合打印。

未來趨勢

超表面濾光片：利用超構材料實現亞波長級光場調控，帶寬可調（±1 nm）。

智能濾光系統：集成溫控與波長反饋，動態優化濾光參數。

環保鍍膜工藝：無鉻離子鍍膜技術，符合RoHS標準。

結語

濾光片是光固化3D打印中不可替代的“光學閥門”，其性能直接決定了打印精度、效率及設備可靠性。從波段選擇到抗損傷設計，從基材優化到環境適配，每一個技術細節都需精準把控。隨著新材料與鍍膜技術的突破，濾光片將持續推動光固化3D打印向更高精度、更智能化的方向演進。
